产品概况

   本公司生产的QBP系列气动隔膜泵是一种新型的输送设备，是目前国内最新颖的泵类产品。采用压缩空气为动力源，对于各种腐蚀性液体，带颗粒的液体，高粘度的，易挥发，易燃，有毒的液体，均能抽光吸尽。

    本公司生产的隔膜泵共有十二种规格。进出口尺寸分别为10mm,15mm,20mm,25mm,32mm,40mm,50mm,65mm,80mm,100mm,125mm,150mm,流体部件材质有：铝合金，铸钢，聚丙烯，不锈钢，隔膜根据不同的膜片材质分别有：丁晴橡胶，氯丁橡胶，聚乙烯，聚胶，聚醚橡胶，氟橡胶，氟塑料，特氟隆，以满足不同液体介质的需要。

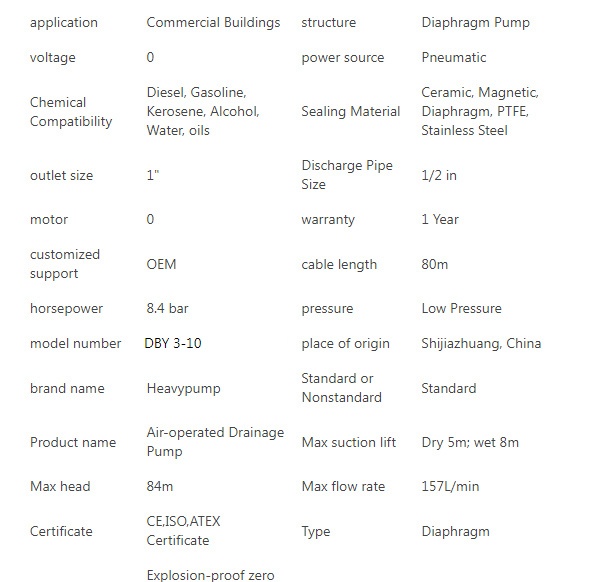

关键属性

评分与评价

工作原理

QBP系列启动隔膜泵工作原理：在隔膜泵的两个对称工作腔中，各装有一块有弹性的隔膜，连杆将两块隔膜结成一体，压缩空气从泵的进气接头进入气阀室后，推动两个B工作腔的隔膜，驱动连杆链接的隔膜同步运动。与此同时，另一工作腔内的气体则从隔膜的背面排出泵外。当活塞达到行程重点，阀结构则自动的将压缩空气引入另一工作腔内，退工隔膜泵朝反向运动，这样就形成了两个隔膜的同步往复运动。每个工作腔中又设置两个股单向球阀，隔膜的往复运动，造成工作腔内容积的改变，迫使两个单向球阀交替的开启和关闭，从而使液体连续的吸入和排出。

QBP系列启动隔膜泵与其他隔膜泵最明显的不同在于配气阀结构。QBY3系列气动隔膜泵气阀结构取消了传统的“O”形环和柱形阀结构的配气阀。采用三向先导式，消除了阀死点和泵停机现象。提供了正确可靠的换向信号来避免停机和更快换向使泵具有更大的流量，提供了传送性能使脉冲更小，流动更稳。

QBP系列气动隔膜泵设计简单，可靠的空气换向阀，能保证不停机而发生昂贵的停车费用，所有空气阀部件可在不拆开流动部分的情况下进行更换。铝质部件经特殊处理能抵御不洁空气造成腐蚀换向阀中塑料材质的滑块坚固耐用，不易损坏，无需润滑，保证气路畅通，换向灵活。

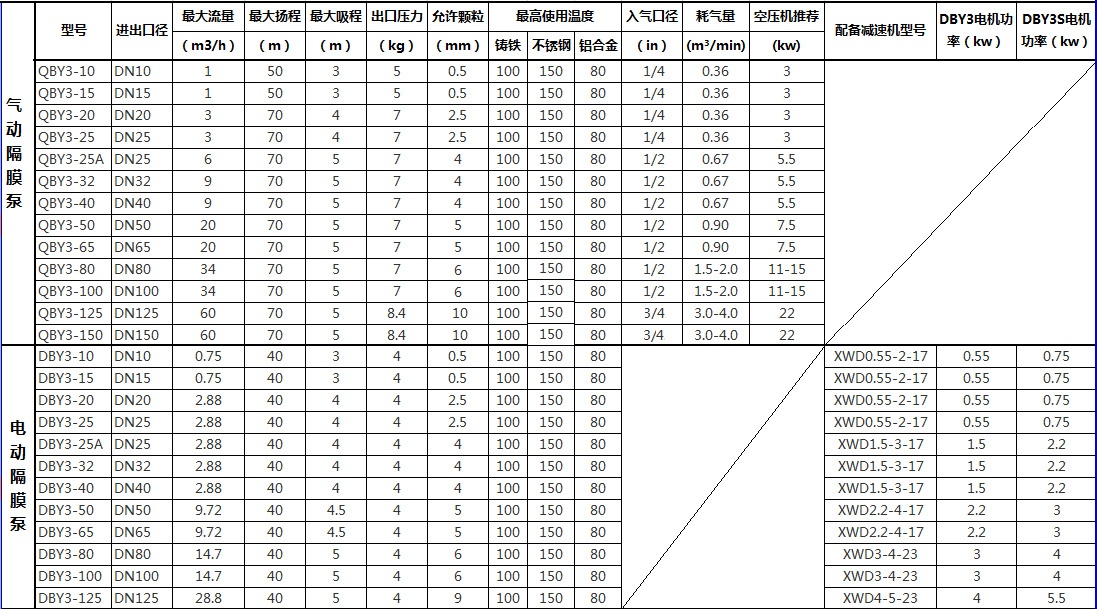

性能参数表

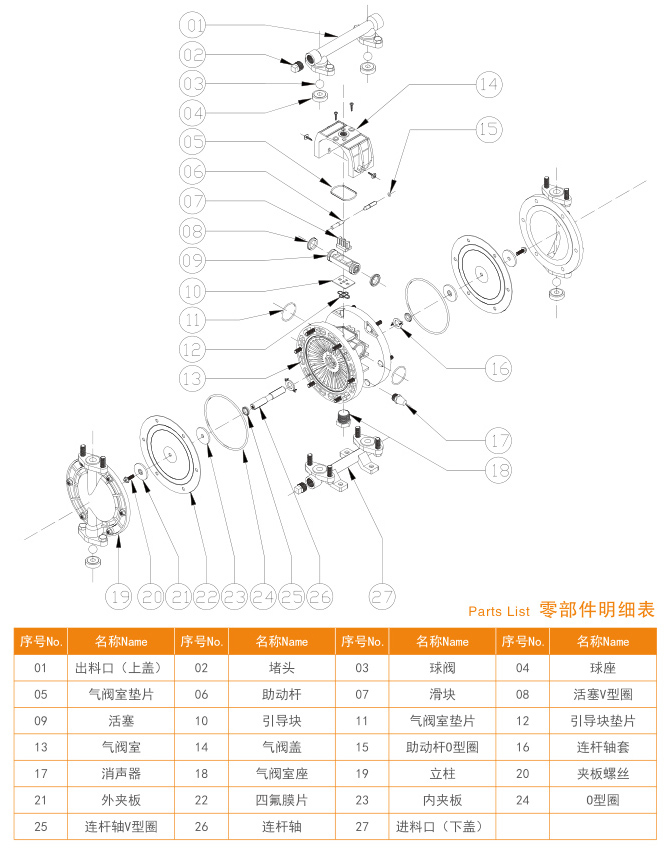

剖面结构图

主要用途

化工业， 石化业，涂料业，日华业，陶瓷业，采矿业，水处理，食品业

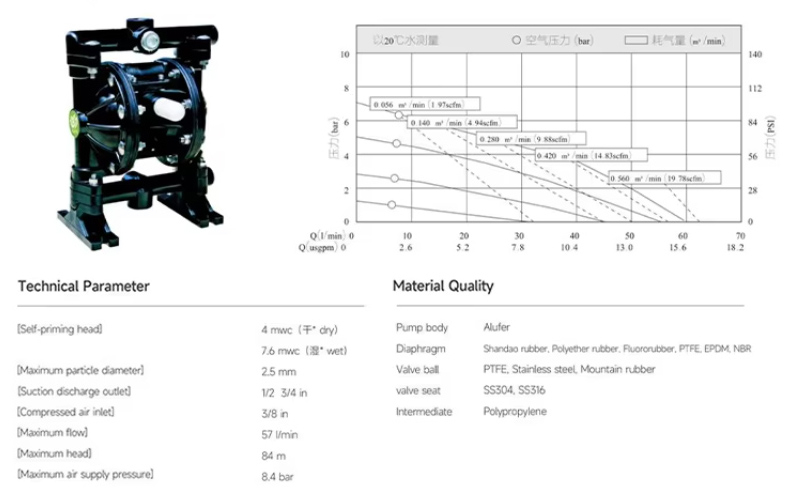

曲线图

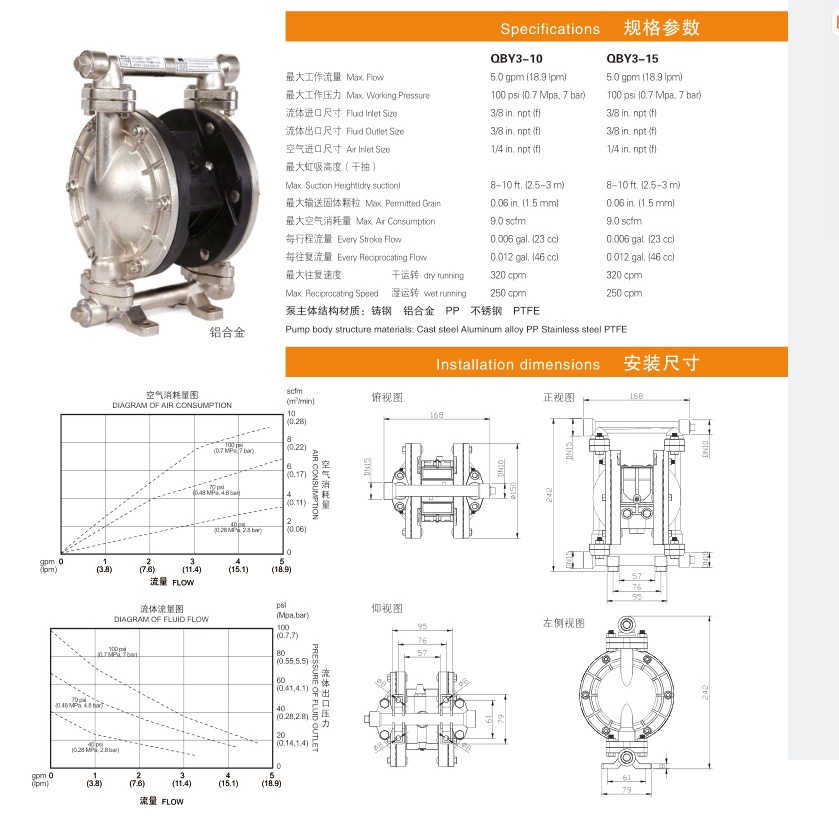

参数表

性能简介

气动隔膜泵技术能抽送流动的液体和干粉，又能输送一些不易流动的介质，具有自吸泵，  潜水泵，屏蔽泵和杂质泵等输送机械的许多优点。

1.不许灌引水，吸程高达7米最大，扬程达70米最大，出口压力≥0.8Mpa

 2.流动宽敞，通过性能好，允许通过最大颗粒直径达9.4mm，抽送泥浆杂质时，对泵磨损很小。

3.扬程，流量，可通过气源压力来调节（气源压力在0.1-0.8Mpa之间）

4.工作环境范围：5-65°C，输送介质范围（-20°C  ~  150°C）

5.该泵无旋转部件，没有轴封，隔膜将抽送的介质与泵的运动部件，工作介质完全隔开，所输送的介质不会向外泄露。所以抽送有毒，易挥发腐蚀性介质时，不会造成环境污染和危害人身安全

6.不需用电，在易燃，易爆场所使用安全可靠

7.可以浸没在介质中工作

8.使用方便，工作可靠，开停只需简单的打开和关闭气体阀门，即使由于意外情况而长时间无介质运行或突然停机，泵也不会因此损坏。一旦超负荷，泵会自动停机，具有自我保护性能，当负荷回复正常后，又能自动启动运行。

9.结构简单，易损件少。泵结构简单安装，维修方便。泵输送的介质不会接触到泵气阀，连杆等运动部件，不像其他类型的泵因转子活塞齿轮叶片等部件的磨损而使泵的性能逐步下降

10.可输送较粘的液体（粘度在10000厘泊以下）

11.此泵无需润滑油，即使空转，对泵也无任何影响。这是该泵一大特点。
